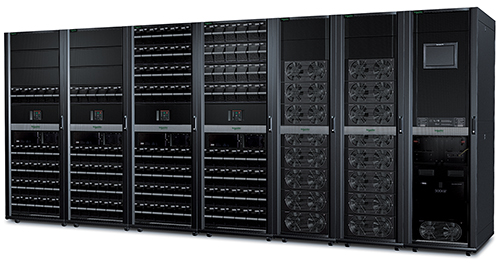

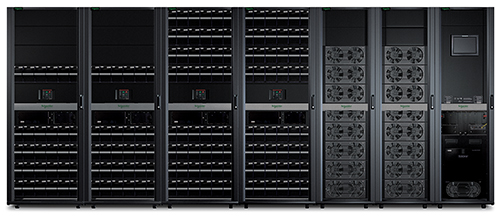

SY500K500DR-PD

输出

• 输出功率容量
  500.0 K瓦数 / 500.0 kVA
• 最大可配置功率(瓦)
  500.0 K瓦数 / 500.0 kVA
• 额定输出电压
  400V 3PH , 480V 3PH
• 输出电压失真
  低于 2%
• 输出频率(与主频率同步)
  50 Hz, 60 Hz
• 输出频率(不同步)
  60Hz +/- 0.1%，额定 60Hz, 50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  380, 415
• 负载高峰因素
  无限的
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  125% 时为 10 分钟，150% 时为 60 秒
• 输出连接
  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)
• 输出电压 THD
  线性负载下小于 2%，非线性负载下小于 3%
• 输出电压容差
  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%
• 转换时间
  2ms typical
• 旁路
  内置维修旁路, 内置静态旁路

输入

• 额定输入电压
  400V 3PH , 480V 3PH
• 输入频率
  40 - 70 Hz（自动感测）
• 输入端子类型
  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  340 - 460 (400V), 408 - 552 (480) V
• 输入总谐波失真
  少于5%的满负荷
• 所需输入保护类型
  3 极断路器
• 其他输入电压
  415
• 最大耐受短路电流 (Icw)
  50.0 kAmps
• 满负载下的输入功率因数
  0.99

电池与运行时间

• 电池类型
  VRLA
• 预装电池
  32
• 典型充电时间
  3.5 小时
• RBC™ 数量
  6
• 可自动检测、可扩展的延时时间
  1
• 电池的伏安时容量
  165888
• 可选用电池
  APC-Symmetra-PX-500kW-500kW-
• 电池工作效率
  96.0 %
• 过载工作
  125% 时为 10 分钟，150% 时为 60 秒

通讯与管理

• 预装 SmartSlot™ 卡
  AP9635CH
• 控制盘
  触摸液晶屏用户界面
• 紧急关断
  可选
• 可用的智能插槽数量
  3

物理参数

• 高
  1991 , 199.1 cm
• 宽
  5200 , 520.0 cm
• 深
  1070 , 107.0 cm
• 净重
  8521.0 kg
• 毛重
  9314.0 kg
• 装运高度
  2150 , 215.0 cm
• 装运宽度
  7100 , 710.0 cm
• 装运深度
  1270 , 127.0 cm
• 颜色
  Black

环境

• 工作温度
  0 - 40 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-999.9 米
• 存储温度
  -15 - 40 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-15000 米
• 在设备表面1米外可听到的噪音
  54.0 dBA
• 在线热耗散
  61893.0 BTU/hr
• 保护等级
  NEMA 1, IP 20

相符性

• 管理机构认证
  c列出的 UL, CE标志, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1,
•                                                                       EN/IEC 62040-2, EN/IEC 62040-3, 能源之星 (美国), Eurobat通用型,
•                                                                       OSHPD, UL 1778, UL 60950-1, 列出的 UL
• 标准质保
  1 year on-site repair or replace with factory authorized Start-UP

• SY500K500DR-PD 特点

  APC Symmetra PX 500kW，可升级至500kW，带有右侧安装维护旁路和配电模块

  • 自动自检
    定期自检电池，确保及早检测出需要更换的电池。
  • 电池故障通知
    提前对电池进行警告性故障分析，以便及时进行预防性维护。
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 不用工具更换电池
    可迅速便捷地更换电池
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • ECO模式
    为正常通电条件下不使用的电气元件设置旁路的工作模式可以
    实现高的运行效率，同时不会牺牲保护功能
  • 前面维护
    简化安装和UPS维护，同时最大限度地减少对于空间的需求。
  • 智能电池管理
    通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。
  • LCD 图形表示
    文本和模拟图显示了操作模式、系统参数和报警。
  • Mega Tie
    在维护程序中，通过将负载从一个独立的Symmetra PX 250/500kW
    系统转移到另一个系统来进行充分保护。
  • 并联功能
    UPS系统可以与任何其它独立的电源同步，从而能够与下游静态转
    换开关一起使用。
  • 具有并行能力
    通过同时使用多个不间断电源来提高总的电源容量。
  • 能够并行冗余
    通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度
  • 远程显示
    将显示界面下载到您的笔记本电脑或个人电脑。远程监视UPS并配置
    一个UPS参数子集。注：不支持远程启动和关机。
  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 热插拔电池
    允许快速增加运行容量或更换现有的电池模块。所安装的模块由系统
    自动识别。
  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命

  Symmetra PX 特点与优势

  营销特色

  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 全额定电源kW等于kVA
    通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，
    减少成本
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 用户可替换电源模块
    能够简单升级和更换电源模块
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 用户可更换电池
    能够简单升级和更换电池
  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
    冗余提供了高可用性

  营销特色

  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 全额定电源kW等于kVA
    通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，
    减少成本
  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
    冗余提供了高可用性
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 用户可更换电池
    能够简单升级和更换电池
  • 用户可替换电源模块
    能够简单升级和更换电源模块

  可用性

  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
    冗余提供了高可用性
  • 冗余智能模块
    给予关键 UPS 功能冗余通讯路径，向 UPS 连接负载提供更高的
    可用性
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 可互换电源模块
    允许快速增加电力容量或更换现有的电源模块。所安装的模块由系
    统自动识别。

  Sustainability

  • ENERGY STAR for UPS
    Establishes that the efficiency of the UPS is in the top 25% of the
    market as verified by third party testing
  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient
  • ENERGY STAR for UPS
    Establishes that the efficiency of the UPS is in the top 25% of the
    market as verified by third party testing

  其他性能优势

  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 可编程频率范围
    保证与不同输入频率的兼容性

  可用性

  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
    冗余提供了高可用性
  • 可互换电源模块
    允许快速增加电力容量或更换现有的电源模块。所安装的模块由
    系统自动识别。
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 冗余智能模块
    给予关键 UPS 功能冗余通讯路径，向 UPS 连接负载提供更高
    的可用性
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求

  易管理性

  • 与StruxureWare数据中心专家管理软件集成
    一套适应IT环境、可扩展的访问监控系统，可收集、组织和分配
    关键提示、监控视频以及关键信息，在网络上的任何地方均可提
    供对复杂的物理基础设施环境的统一查看
  • LED 状态指示灯
    借助于视频指示器可以快速了解设备和电源状态。
  • 有声报警
    提供改变市电和UPS电源条件的通知

  总体拥有成本

  • 全额定电源kW等于kVA
    通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，
    减少成本
  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少
  • 包括5x8启动服务
    为厂家保修全面覆盖所需
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备

  其他性能优势

  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 可编程频率范围
    保证与不同输入频率的兼容性

  易管理性

  • 与StruxureWare数据中心专家管理软件集成
    一套适应IT环境、可扩展的访问监控系统，可收集、组织和分
    配关键提示、监控视频以及关键信息，在网络上的任何地方均
    可提供对复杂的物理基础设施环境的统一查看
  • 有声报警
    提供改变市电和UPS电源条件的通知
  • LED 状态指示灯
    借助于视频指示器可以快速了解设备和电源状态。
