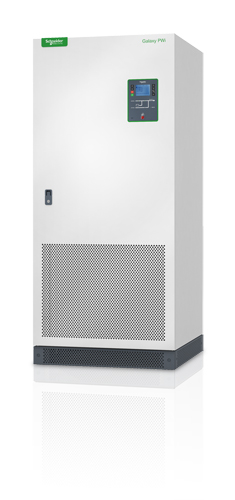

G1W120SU12PUTS

输出

• 输出功率容量
  96.0 K瓦数 / 120.0 kVA
• 最大可配置功率(瓦)
  96.0 K瓦数 / 120.0 kVA
• 额定输出电压
  220V
• 中性输出电流
  545 A
• 输出电压注释
  Configurable for 220 or 230 V 1 Phase nominal output voltage
• 满负载效率
  90.0 %
• 输出电压失真
  低于 5%
• 输出频率(与主频率同步)
  50 Hz
• 输出频率(不同步)
  50Hz ±1% for 50Hz nominal
• 其它输出电压
  230
• 负载高峰因素
  3:1
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  125% 时为 10 分钟，150% 时为 60 秒
• 最大输出电流
  1362
• 输出连接
  (1) Hard Wire 4-wire (3PH + G) (备用电池)

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
• 输出电压 THD
  < 3% linear load and <5% nonlinear load
• 输出电压容差
  ±1% static
• 旁路
  内置维修旁路, 内置静态旁路

输入

• 额定输入电压
  380V 3PH
• 输入频率
  45 - 55 Hz
• 输入端子类型
  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH+N+G)
• 工作电压范围
  323 - 460 (380V) V
• 满负载效率
  90.0 %
• 输入总谐波失真
  浅色橡木皮饰面
• 所需输入保护类型
  CB
• 其他输入电压
  400
• 最大耐受短路电流 (Icw)
  36.0 kAmps
• 最大输入电流
  250.0 A
• 满负载下的输入功率因数
  0.77

电池与运行时间

• 电池类型
  没有内部电池 - 使用外部电池系统

通讯与管理

• 控制盘
  多功能液晶显示器状态管理控制台。
• 紧急关断
  是的
• 可用的智能插槽数量
  1

物理参数

• 高
  1800 , 180.0 cm
• 宽
  1600 , 160.0 cm
• 深
  800 , 80.0 cm
• 净重
  1860.0 kg
• 毛重
  1940.0 kg
• 装运高度
  2025 , 202.5 cm
• 装运宽度
  1730 , 173.0 cm
• 装运深度
  930 , 93.0 cm
• 标准纸箱单元
  1.0

环境

• 工作温度
  0 - 35 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-990 米
• 存储温度
  -25-55 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-9900 米
• 在设备表面1米外可听到的噪音
  65.0 dBA
• 保护等级
  IP20

相符性

• 管理机构认证
  IEC61000-4-5 protection surge, IEC62040-2 EMC/EMI,
• IEC 62040-1 safety
• 标准质保
  1 年维修或更换服务, 6 months for spare parts

常用

• 旁路连接
  4 线 (3 Ph + N) 或 5 线 (3 Ph + N + G)
• 最大旁路输入电流
  545.0 A

• G1W120SU12PUTS 特点

  Galaxy Pwi 120KVA 3:1单机型UPS，220VAC，12脉冲，220VDC，带输入变压器，带5X8启动服务

  • 集成的变压器
    可在现场配置为旁路或输出变压器，以实现完全的电隔离和增加
    负荷保护。

  MGE Galaxy PW 特点与优势

  可用性

  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命
  • 具有并行能力
    通过同时使用多个不间断电源来提高总的电源容量。
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提
    供更高的可用性。
  • 能够并行冗余
    通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。

  可用性

  • 具有并行能力
    通过同时使用多个不间断电源来提高总的电源容量。
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提
    供更高的可用性。
  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 能够并行冗余
    通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度

  可服务性

  • 前面维护
    简化安装和UPS维护，同时最大限度地减少对于空间的需求。
  • 多级服务
    利用可选的服务包和单独的服务组件，我们的安装服务在设计上使
    您可以选择希望 APC 为您提供的服务。
  • 7x24 电话技术支持
    我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让
    您知道可以从何处获得帮助，从而使您高枕无忧。

  可服务性

  • 多级服务
    利用可选的服务包和单独的服务组件，我们的安装服务在设计上使
    您可以选择希望 APC 为您提供的服务。
  • 前面维护
    简化安装和UPS维护，同时最大限度地减少对于空间的需求。
  • 7x24 电话技术支持
    我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让
    您知道可以从何处获得帮助，从而使您高枕无忧。

  易管理性

  • LED 状态指示灯
    借助于视频指示器可以快速了解设备和电源状态。
  • LCD 图形表示
    文本和模拟图显示了操作模式、系统参数和报警。
  • 网络管理功能
    “功能全面的网络管理接口，可通过 Web、SNMP 和 Telnet 提供
    基于标准的管理功能。”
